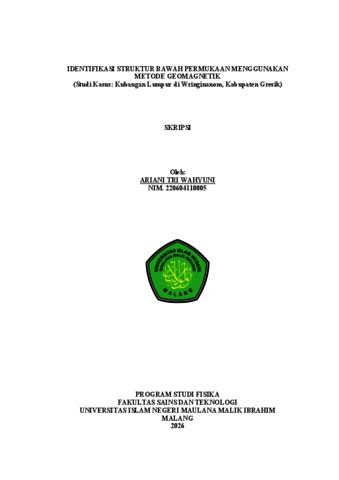

Identifikasi struktur bawah permukaan menggunakan metode Geomagnetik (Studi Kasus: Kubangan Lumpur di Wringinanom, Kabupaten Gresik)

ABSTRAK:

Indonesia dikenal memiliki kondisi geologi yang cukup kompleks karena posisinya berada di zona pertemuan antara tiga lempeng tektonik besar, yaitu Lempeng Eurasia, Indo-Australia, dan Pasifik. Salah satu fenomena geologi yang sering ditemukan di wilayah tektonik aktif adalah mud volcano. Penelitian ini bertujuan untuk mengetahui struktur bawah permukaan dan sebaran lumpur di Desa Sumberwaru, Kecamatan Wringinanom, Kabupaten Gresik. Metode geomagnetik merupakan salah satu metode geofisika yang dilakukan untuk mengukur intensitas medan magnet yang terstruktur di permukaan bumi dengan luas sekitar 86.000 m². Metode pengambilan data dilakukan dengan metode looping, yaitu pengukuran yang dimulai dan diakhiri pada titik yang sama dengan base station sebagai acuan untuk memperoleh nilai medan magnet luar dan dimanfaatkan untuk proses koreksi harian diperoleh 56 data dengan jarak spasi 50 meter. Hasil dari penelitian ini, yakni peta kontur anomali dan pemodelan 2D. Kesimpulan dari penelitian ini yaitu struktur bawah permukaan di Desa Sumberwaru, Kecamatan Wringinanom, Kabupaten Gresik memiliki 4 lapisan batuan diantaranya: lempung dengan nilai suseptibilitas sebesar 0,00000011 SI hingga 0,00000503 SI pada kedalaman ± 0 m hingga 70 m dari atas permukaan, lempung pasiran dengan nilai suseptibilitas sebesar 0,0000015 SI hingga 0,0001 SI pada kedalaman ± 20 m hingga 120 m dari atas permukaan, batu pasir dengan nilai suseptibilitas sebesar 0,000001 SI hingga 0,000003 SI pada kedalaman ± 80 m hingga 180 m dari atas permukaan, dan kerakal berpasir dengan nilai suseptibilitas sebesar 0,000006 hingga 0,0000098 SI pada kedalaman ± 160 m hingga 230 m dari atas permukaan dengan variasi nilai suseptibilitas yang mencerminkan perbedaan kandungan mineral penyusun batuan. Sementara itu, hasil interpretasi kualitatif menunjukkan hasil bahwa sebaran lumpur berada pada zona dengan anomali rendah berkisar antara -169 nT hingga -50 nT. Nilai anomali negatif menunjukkan bahwa terjadi penyimpangan di bawah nilai referensi (IGRF).

ABSTRACT:

Indonesia is known for its complex geological setting because it lies at the convergence of three major tectonic plates: the Eurasian, Indo-Australian, and Pacific Plates. One of the geological phenomena commonly found in tectonically active regions is a mud volcano. This research aims to reveal the subsurface structure and the distribution of mud deposits in Sumberwaru Village, Wringinanom District, Gresik Regency. The researcher applied the geomagnetic method, a geophysical method that measures the intensity of the Earth's magnetic field covering an area approximately 86,000 m². She collected data using the looping method, in which each survey began and ended at the same location with a base station serving as the reference point for measuring the external magnetic field and performing diurnal corrections. The researcher acquired 56 data with a spacing interval of 50 m. The research results generated magnetic anomaly contour maps and 2D subsurface models. The researcher concluded that the subsurface structure beneath Sumberwaru Village, Wringinanom District, Gresik Regency consists of four geological layers. The first layer comprises clay, with magnetic susceptibility values ranging from 0.00000011 SI to 0.00000503 SI, extending from the surface to a depth of approximately 70 m. The second layer consists of sandy clay, with susceptibility values ranging from 0.0000015 SI to 0.0001 SI at depths of approximately 20–120 m. The third layer comprises sandstone, with susceptibility values between 0.000001 SI and 0.000003 SI at depths of approximately 80–180 m. The fourth layer consists of sandy gravel, with susceptibility values ranging from 0.000006 SI to 0.0000098 SI at depths of approximately 160–230 m. These variations in magnetic susceptibility reflect differences in the mineral composition of the rock formations. Meanwhile, the qualitative interpretation further reveals that the distribution of mud deposits spreads within zones of low magnetic anomalies, ranging from -169 nT to -50 nT. These negative anomaly values indicate deviations below the reference (IGRF).

مستخلص البحث:

تُعرف إندونيسيا ابمتالكها ظروف جيولوجية معقدة إىل حد صفائح تكتونية كبرية، وهي صفيحة أوراسيا، وصفيحة اهلند-أسرتاليا، وصفيحة احمليط اهلادئ. ومن الظواهر اجليولوجية اليت غالبًا ما تُالحظ يف مناطق الصفائح التكتونية النشطة هي الرباكني الطينية. يهدف هذا البحث إىل معرفة بنية الطبقات حتت السطح وتوزيع الطني يف قرية سومربوارو، منطقة ورينجينانوم، مقاطعة جريسيك. تُعد طريقة اجليوجمناطيسية إحدى طرق اجليوفيزايء املستخدمة لقياس شدة اجملال املغناطيسي املهيكل على سطح األرض مبساحة تقارب86,000مرت مربع. مت مجع البياانت ابستخدام طريقة احللقات، وهي القياسات اليت تبدأ وتنتهي عند نفس النقطة مع استخدام احملطة األساسية كمرجع للحصول على قيم اجملال املغناطيسي اخلارجي واالستفادة منها يف عملية التصحيح اليومي، ومت احلصول على56بياانت بفاصل50مرتًا. نتائج هذا البحث هي خريطة خطوط العيوب املغناطيسية ومنذجة ثنائية األبعاد(2D.)االستنتاج من هذا البحث هو أن البنية حتت السطحية يف قرية سومربوارو، منطقة ورينجينانوم، مقاطعة جريسيك تتكون من أربع طبقات صخرية، وهي: الطني بقيمة القابلية للتمغنط ترتاوح بني0,00000011SIإىل0,00000503SIعلى عمق ±0م حىت70م من سطح األرض، الطني الرملي بقيمة القابلية للتمغنط ترتاوح بني0,0000015SIإىل0,0001SIعلى عمق ±20م حىت120م من سطح األرض، احلجر الرملي بقيمة القابلية للتمغنط ترتاوح بني0,000001SIإىل 0,000003SIعلى عمق ±80م حىت180م من سطح األرض، واحلصى الرملي بقيمة القابلية للتمغنط ترتاوح بني0,000006إىل0,0000098SIعلى عمق ±160م حىت230م من سطح األرض، مع تنوع يف قيم القابلية للتمغنط يعكس اختالف حمتوى املعادن املكونة للصخور. ويف الوقت ذاته، أظهرت نتائج التفسري النوعي أن توزيع الطني يقع يف منطقة ذات شذوذ منخفض يرتاوح بني-169nTإىل-50nT. وتشري القيمة السالبة للشذوذ إىل...تشري القيم الشاذة السالبة إىل حدوث احنراف حتت القيمة املرجعية (IGRF).
