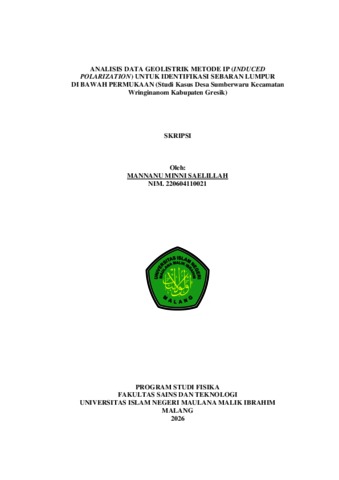

Analisis data geolistrik metode IP (Induced Polarization) untuk identifikasi sebaran lumpur di bawah permukaan (Studi Kasus Desa Sumberwaru Kecamatan Wringinanom Kabupaten Gresik)

INDONESIA

Gunung Lumpur Wringinanom merupakan salah satu manifestasi geologi yang berada di Zona Kendeng dan berasosiasi dengan Formasi Lidah yang didominasi oleh material lempungan. Informasi mengenai kondisi bawah permukaan diperlukan untuk mengetahui pola sebaran lumpur serta struktur geologi yang mengontrol kemunculannya. Penelitian ini bertujuan untuk mengetahui sebaran lumpur bawah permukaan dan struktur geologi bawah permukaan di kawasan Gunung Lumpur Wringinanom, Desa Sumberwaru, Kecamatan Wringinanom, Kabupaten Gresik. Metode yang digunakan adalah geolistrik Induced Polarization (IP) konfigurasi Dipole-Dipole pada empat lintasan pengukuran dengan panjang lintasan 160 m dan spasi elektroda 5 m. Data hasil pengukuran diolah menggunakan perangkat lunak Res2DInv untuk menghasilkan penampang dua dimensi (2D), kemudian divisualisasikan dalam bentuk tiga dimensi (3D) menggunakan Blender. Hasil penelitian menunjukkan nilai chargeability berkisar antara 17,3–521 msec yang diinterpretasikan menjadi empat kelas litologi, yaitu lempung pasiran padat, dominasi lempung pasiran berasosiasi lumpur, parsial lempung dan lumpur, serta dominasi lumpur berasosiasi lempung. Sebaran lumpur bawah permukaan berkembang terutama pada Lintasan 1 dan Lintasan 4 yang ditunjukkan oleh nilai chargeability tinggi, sedangkan Lintasan 3 merupakan zona transisi dan Lintasan 2 merupakan zona pinggiran sistem gunung lumpur. Struktur geologi bawah permukaan diinterpretasikan tersusun oleh material lempungan Formasi Lidah (Tpl) yang berperan sebagai jalur migrasi fluida dan lumpur serta dipengaruhi oleh kondisi geologi regional Zona Kendeng dan Antiklin Kedungwaru. Hasil penelitian menunjukkan bahwa metode Induced Polarization mampu mengidentifikasi pola sebaran lumpur bawah permukaan serta memberikan gambaran kondisi geologi bawah permukaan pada daerah penelitian.

ENGLISH

The Wringinanom Mud Volcano is one of the geological manifestations located within the Kendeng Zone and is associated with the Lidah Formation, which is dominated by clay-rich materials. Information regarding subsurface conditions is required to determine the distribution pattern of subsurface mud and the geological structures controlling its occurrence. This study aims to identify the subsurface mud distribution and subsurface geological structures in the Wringinanom Mud Volcano area, Sumberwaru Village, Wringinanom District, Gresik Regency. The study employed the Induced Polarization (IP) geoelectrical method using the Dipole-Dipole configuration along four survey lines with a length of 160 m and an electrode spacing of 5 m. The acquired data were processed using Res2DInv software to generate two-dimensional (2D) chargeability sections and subsequently visualized in a three-dimensional (3D) model using Blender. The results indicate that chargeability values range from 17.3 to 521 msec. Lithological interpretation reveals four classes consisting of compact sandy clay, sandy clay associated with mud, partial clay–mud mixtures, and mud-dominated zones associated with clay. Subsurface mud distribution is primarily developed along Survey Lines 1 and 4, characterized by high chargeability values, whereas Survey Line 3 represents a transitional zone and Survey Line 2 represents the peripheral zone of the mud volcano system. The subsurface geological structure is interpreted to consist of clay-rich materials belonging to the Lidah Formation (Tpl), which function as migration pathways for fluids and mud and are influenced by the regional geological setting of the Kendeng Zone and the Kedungwaru Anticline. The results demonstrate that the Induced Polarization method is capable of identifying subsurface mud distribution patterns and providing an overview of subsurface geological conditions in the study area.

ARABIC

جبل الطين ورينغينانوم هو أحد الظواهر الجيولوجية الموجودة في منطقة كيندنج ومرتبط بتكوين ليداه الذي يسيطر عليه المواد الطينية. تُعد المعلومات حول حالة تحت السطح ضرورية لمعرفة نمط توزيع الطين والهياكل الجيولوجية التي تتحكم في ظهوره. تهدف هذه الدراسة إلى معرفة توزيع الطين تحت السطح والهياكل الجيولوجية تحت السطح في منطقة جبل الطين ورينغينانوم، قرية سومبيروارو، مقاطعة ورينغينانوم، محافظة جريسيك. الطريقة المستخدمة هي الجيوكهربائية القطبية المستحثة (IP) بتكوين ثنائي القطب على أربعة مسارات قياس بطول 160 متر وفارق أقطاب كهربائية 5 أمتار. تم معالجة بيانات القياس باستخدام برنامج Res2DInv للحصول على مقطع ثنائي الأبعاد(2D)، ثم تم تصويره بشكل ثلاثي الأبعاد (3D) باستخدام برنامجBlender. تشير نتائج البحث إلى أن قيمة القابلية للشحن تتراوح بين 17.3–521 مللي ثانية، والتي تم تفسيرها إلى أربع فئات صخرية، وهي الطين الرملي الصلب، الطين الرملي السائد المرتبط بالطين، الطين الجزئي والطين، والطين السائد المرتبط بالطين الرملي. يتطور توزيع الطين تحت السطح خاصة في المسار 1 والمسار 4، والذي يتضح من القيم العالية للقابلية للشحن، بينما يُعد المسار 3 منطقة انتقالية والمسار 2 منطقة طرفية لنظام جبل الطين. تم تفسير البنية الجيولوجية تحت السطح على أنها مكونة من مواد طينية من تكوين ليداه (Tpl) والتي تلعب دور طريق هجرة للسوائل والطين وتخضع لتأثير الظروف الجيولوجية الإقليمية في منطقة كيندينج والتجاعيد الطية قدونغوارو. وتظهر نتائج البحث أن طريقة الاستقطاب المحفز قادرة على تحديد نمط توزيع الطين تحت السطح وتقديم صورة عن الظروف الجيولوجية تحت السطح في منطقة الدراسة.
